Puntos de selección de trituradoras de mandíbulas y control de operación en el sitio

La trituradora de mandíbulas, apodada “Boca de Tigre”, es el equipo de trituración primaria más utilizado en las plantas de procesamiento de minerales. Inventado en 1858, ha resistido la prueba del tiempo gracias a su estructura simple, rendimiento confiable, fácil mantenimiento y costos operativos económicos.

En las plantas de beneficio de minerales metálicos, la trituradora de mandíbulas sirve como la primera puerta de toda la línea de producción. El mineral crudo de gran tamaño proveniente de los sitios mineros ingresa primero a la trituradora de mandíbulas para su trituración primaria. La selección adecuada del equipo y la operación estandarizada en el sitio determinan directamente la estabilidad, la producción y el costo operativo de toda la línea de trituración.

Principio de funcionamiento y clasificación de las trituradoras de mandíbulas

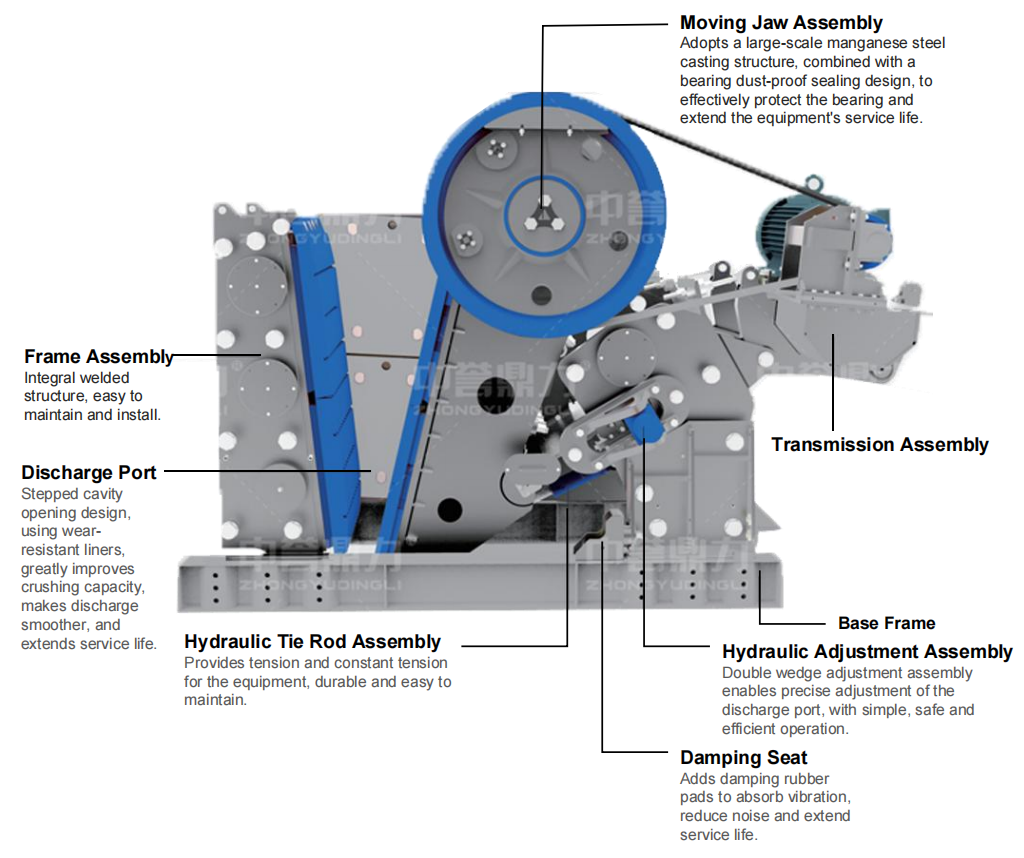

La trituradora de mandíbulas adopta el método de trituración por compresión alternativa. El motor acciona la correa y la polea, y el eje excéntrico hace que la mandíbula móvil actúe alternativamente. Cuando la mordaza móvil se eleva, aumenta el ángulo entre la placa basculante y la mordaza móvil. La placa de mandíbula móvil se mueve hacia la placa de mandíbula fija, apretando y partiendo bloques de mineral. Cuando la mandíbula móvil desciende, el ángulo disminuye. Impulsada por un resorte de tensión, la placa de mandíbula móvil se aleja de la placa de mandíbula fija. Los materiales triturados se descargan desde el fondo de la cámara de trituración. La rotación continua del motor repite el ciclo de “trituración – descarga”.

Las trituradoras de mandíbulas industriales se dividen principalmente en trituradoras de mandíbulas de péndulo simple y trituradora de mandíbulas de péndulo compuesto :

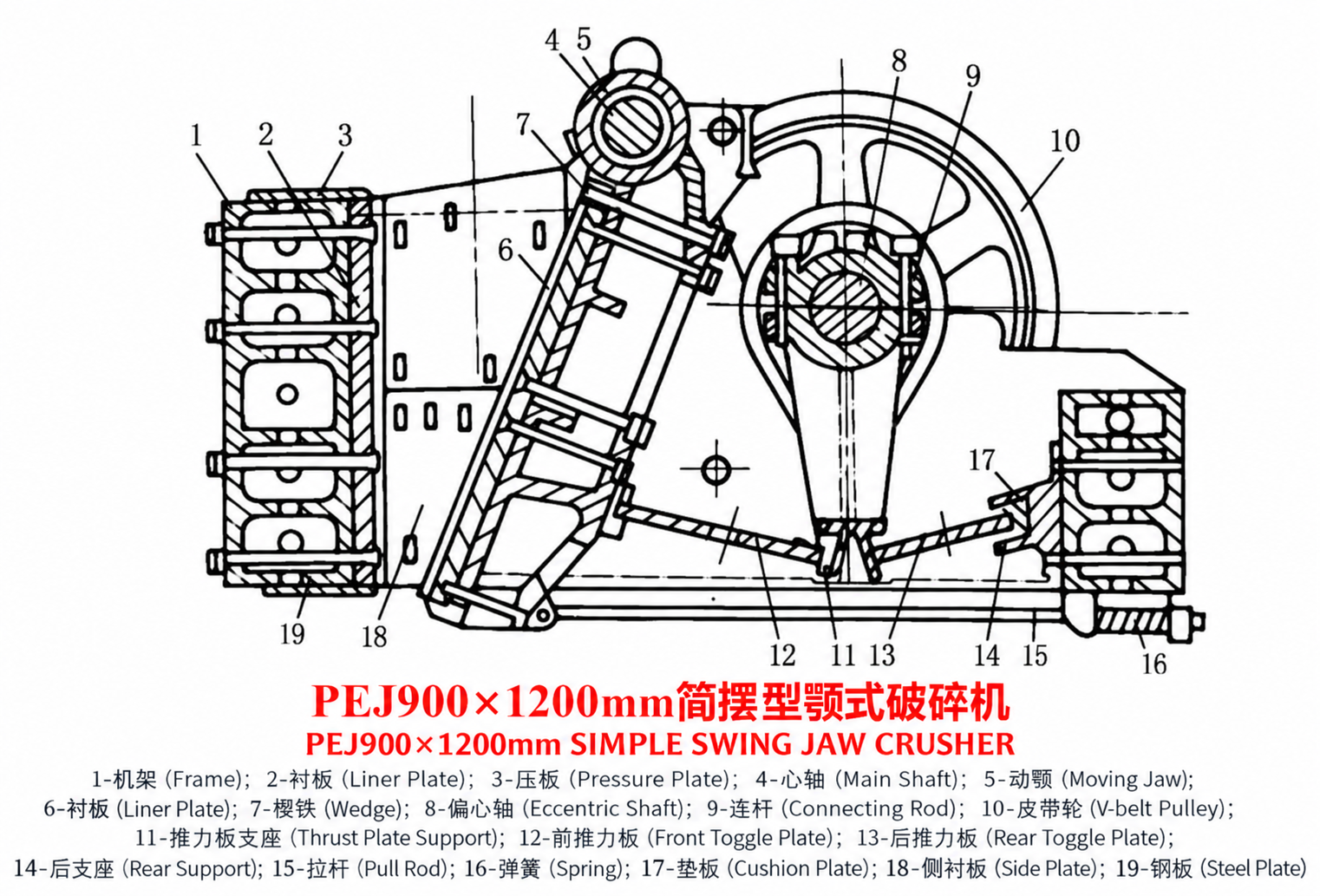

• Trituradora de mandíbulas de péndulo simple : la mandíbula móvil solo oscila a lo largo de un arco circular simple. Su relación de reducción varía de 3 a 6. Presenta una estructura simple, bajo desgaste de la placa de la mandíbula y menos aplastamiento excesivo. Se trata principalmente de modelos de tamaño grande y mediano, adecuados para roca dura. La desventaja es una menor productividad y productos más hojaldrados.

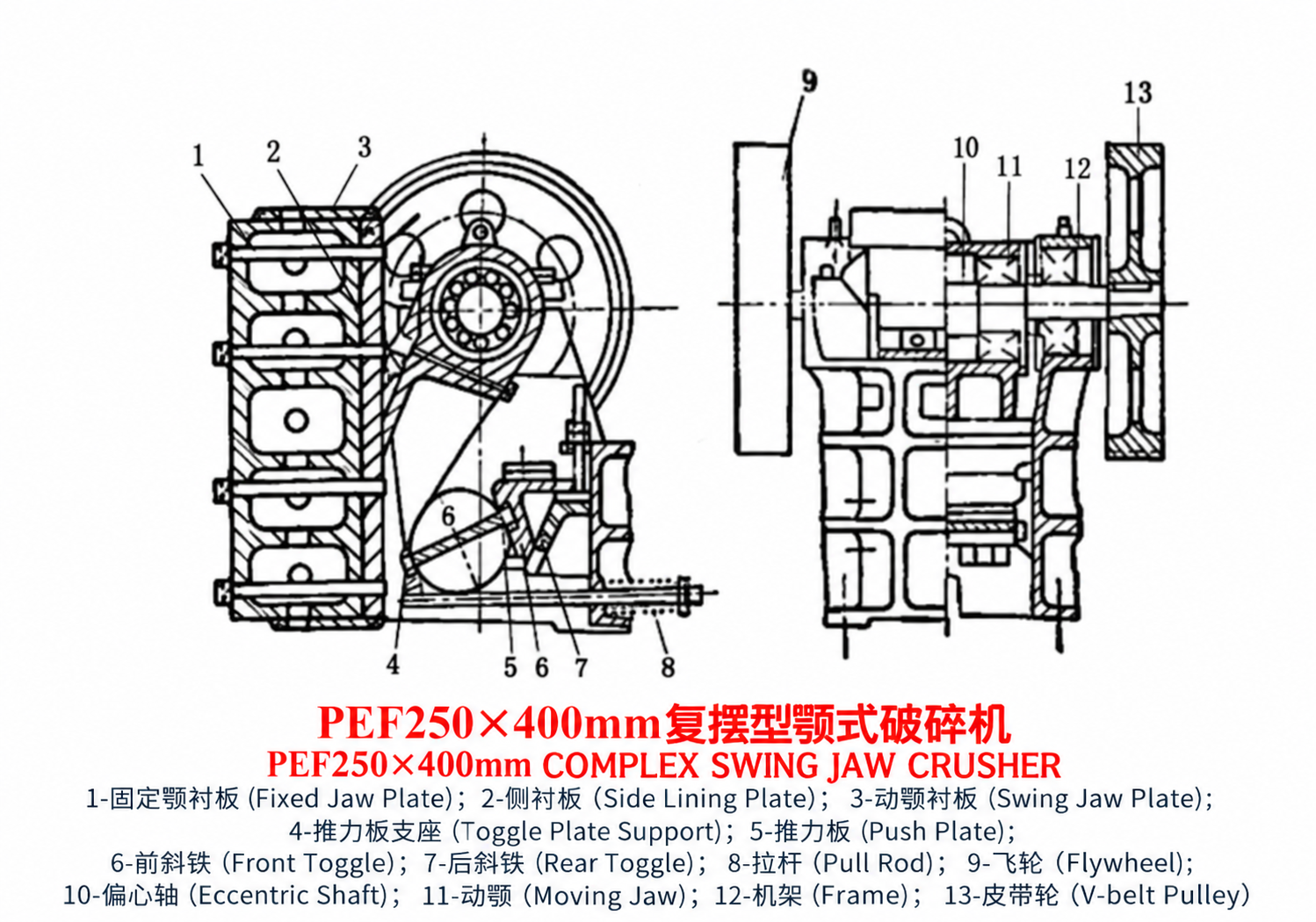

• Trituradora de mandíbulas de péndulo compuesta : compacta y más ligera con menos componentes. El llenado de material dentro de la cámara de trituración es uniforme. Su rendimiento es entre un 20% y un 30% mayor que el de los modelos de péndulo simples de la misma especificación, con una relación de reducción de hasta 10. Las primeras versiones eran de tamaño pequeño y mediano; Los modelos de gran tamaño ya están maduros.

Las trituradoras de mandíbulas pueden manipular rocas y minerales con una resistencia a la compresión ≤320 MPa. El tamaño de alimentación varía de 125 mm a 1000 mm, que es una maquinaria típica de trituración primaria.

Cuatro parámetros básicos para la selección de trituradoras de mandíbulas

No seleccione trituradoras de mandíbulas únicamente según los números de modelo. Se deben verificar cuidadosamente cuatro parámetros críticos.

Tamaño de alimentación: apertura de alimentación ≠ Tamaño máximo del bloque de alimentación

Este es el parámetro menos comprendido y una causa frecuente de fallas en el sitio. Regla de la industria: el tamaño máximo del bloque de alimentación no debe exceder el 85% del ancho de la abertura de alimentación . El mineral volado tiene bordes afilados irregulares, que se atascan fácilmente dentro de la cámara.

Método de selección práctico: Mida el bloque de mineral más grande en el sitio, divida el valor entre 0,8~0,85 para obtener el ancho mínimo requerido de la abertura de alimentación. Las especificaciones de la trituradora de mandíbulas están marcadas por el ancho de la abertura de alimentación (B) × el largo (L). Trituradora de mandíbulas grande: L = (1,25～1,5)B Trituradora de mandíbulas pequeña: L = (1,5～1,6)B

Relación de apertura y reducción de descarga

Relación de reducción: 3~6 para el tipo de péndulo simple, hasta 10 para el tipo de péndulo compuesto. El diseño de procesamiento de minerales generalmente utiliza el método del tamaño máximo de partículas para calcular la relación de reducción. Ancho de apertura de descarga: Péndulo simple: e = (1/5～1/7)B Péndulo compuesto: e = (1/7～1/10)B

El rango de ajuste de la apertura de descarga controla el tamaño del producto final. Para trituración primaria, la relación de reducción recomendada es 4~6.

Nota: No ajuste la abertura de descarga demasiado pequeña para obtener una salida más fina. Para la trituración primaria de roca dura, evite configurar la abertura de descarga por debajo de 60 mm, lo que provocará que el material vuelva a triturarse y se bloquee la cámara.

Capacidad de procesamiento

El rendimiento que figura en las hojas de datos del equipo se prueba en condiciones estándar. La capacidad real se ve afectada por la dureza del mineral, la humedad, el contenido de arcilla, la uniformidad de la alimentación y el índice de reducción. Siempre convierta la capacidad nominal en función de las características reales del mineral del sitio.

Potencia del motor

La potencia del motor debe coincidir con la carga aplastante. Las unidades con poca potencia no pueden funcionar a plena capacidad, mientras que una potencia excesiva provoca un desperdicio de energía. Seleccione la potencia del motor combinando el rendimiento requerido y la dureza del mineral, haciendo referencia a la hoja de datos técnicos oficiales.

Control de operaciones clave en el sitio

Incluso con una trituradora de mandíbulas seleccionada correctamente, la gestión adecuada del sitio es esencial para una vida útil y una producción estable.

Alimentación uniforme

La alimentación uniforme es el principio operativo número uno. Utilice un alimentador vibratorio para alimentación cuantitativa, distribuya el material en todo el ancho de la cámara de trituración y evite cargas desiguales. La corriente de funcionamiento normal debe permanecer entre el 70 % y el 85 % del valor nominal. Es normal una corriente de arranque máxima de 30 a 40 segundos; Evite el funcionamiento prolongado con sobrecorriente.

Inspección periódica de la apertura de descarga

Las placas de las mandíbulas se desgastan gradualmente durante el funcionamiento, lo que ensancha la abertura de descarga y hace que el tamaño de salida sea más grueso. Monitoree las señales aguas abajo: un mayor retorno sobredimensionado en las cribas y una mayor corriente del molino de bolas pueden indicar desgaste de la placa de las mordazas. Para prolongar la vida útil, las placas dentadas son simétricas. Voltee la placa boca abajo una vez que la sección inferior se desgaste.

Eliminación de metales para proteger la trituradora

Los restos de acero, las barras de perforación y los dientes del cucharón que ingresan a la cámara de trituración provocarán un atasco en la trituración (bloqueo de la cámara). La placa de palanca trasera funciona como un fusible de seguridad y se rompe para proteger la máquina principal cuando entran objetos no aplastables. La rotura frecuente de la placa de palanca provoca costosas paradas.

Configuración recomendada: precriba + separador de hierro magnético permanente . Limpie el separador de hierro con regularidad para mantener la eficiencia de adsorción.

Mantenimiento preventivo programado

• Mantenimiento menor (1 a 3 meses): ajuste la separación de descarga, gire o reemplace los revestimientos desgastados, inspeccione la transmisión y el sistema de lubricación.
• Mantenimiento intermedio (1 a 2 años): cubre todas las tareas de mantenimiento menores; reemplace las placas de palanca y los revestimientos, inspeccione y repare los casquillos de los cojinetes.
• Revisión importante (alrededor de 5 años): incluye trabajos de mantenimiento intermedio; reparar o girar el eje excéntrico y el eje de la mandíbula, volver a fundir la aleación Babbitt en la cabeza de la biela.

Controle la temperatura de retorno del aceite de los cojinetes, que no debe exceder los 60 ℃. Las altas temperaturas suelen deberse a casquillos de cojinete demasiado apretados, lubricante insuficiente o tuberías de aceite bloqueadas.

Errores comunes en la selección y operación de trituradoras de mandíbulas

1. Suponiendo que el tamaño máximo de alimentación es igual al ancho de la abertura de alimentación. Recuerde la regla del 85%.
2. Solo compare el rendimiento ignorando la coincidencia del tamaño del alimento. Una capacidad nominal alta no significa nada si no puede ingresar mineral grande.
3. Reducir excesivamente la abertura de descarga para perseguir productos triturados más finos, lo que provoca bloqueo y parada de la cámara.
4. Saltarse el cribado previo para materiales húmedos con alto contenido de arcilla. El lodo fino obstruirá la abertura de descarga.
5. Descuidar la eliminación del hierro. Una pieza de metal grande puede romper las placas de palanca y detener toda la planta.

Conclusión

La trituradora de mandíbulas actúa como la primera compuerta de trituración en el procesamiento de minerales y la producción de agregados. Concéntrese en el tamaño de la alimentación, la apertura de descarga, el rendimiento y la potencia del motor durante la selección del equipo. La producción estable se logra mediante una alimentación uniforme, una inspección regular de los espacios de descarga, protección del metal y mantenimiento preventivo. Estas prácticas reducen el tiempo de inactividad no planificado y extienden la vida útil de la trituradora.
