Reciclaje de residuos de construcción Arena fabricada Totalmente de acero Planta trituradora de cono modular Proveedor de reubicación rápida

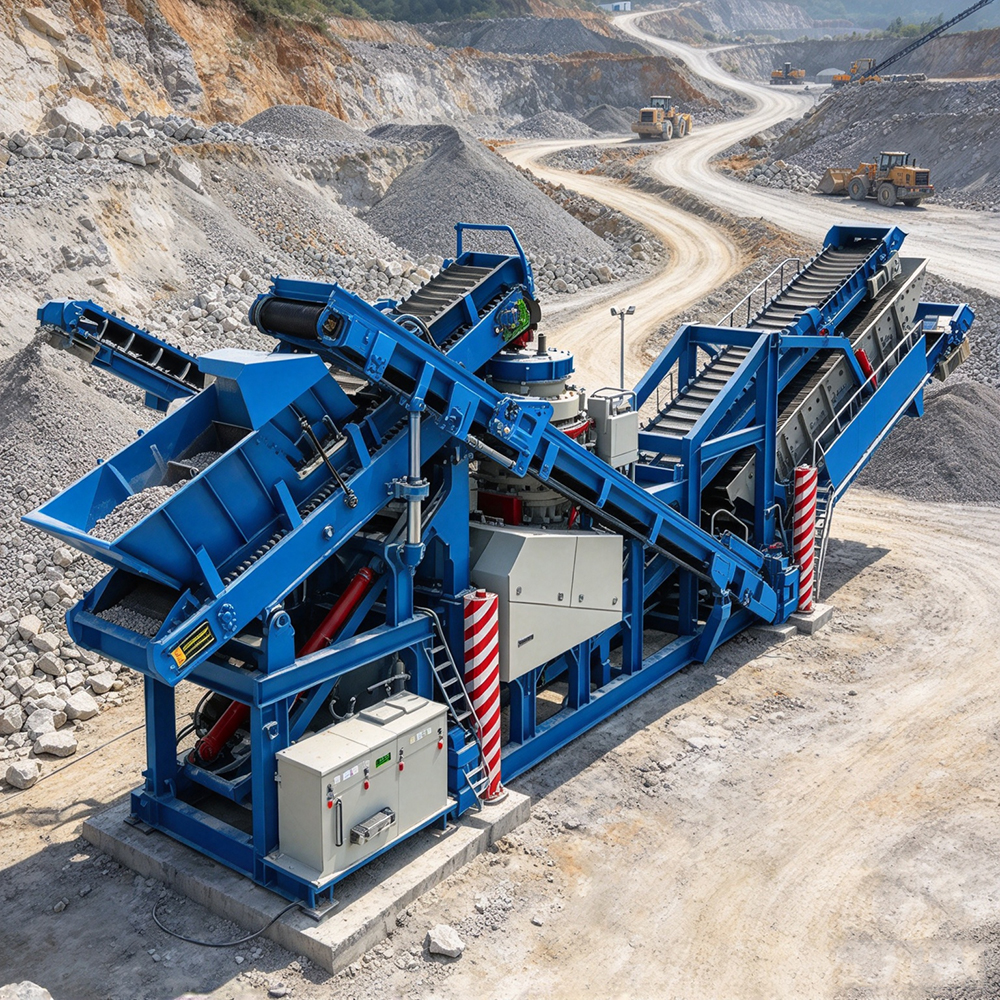

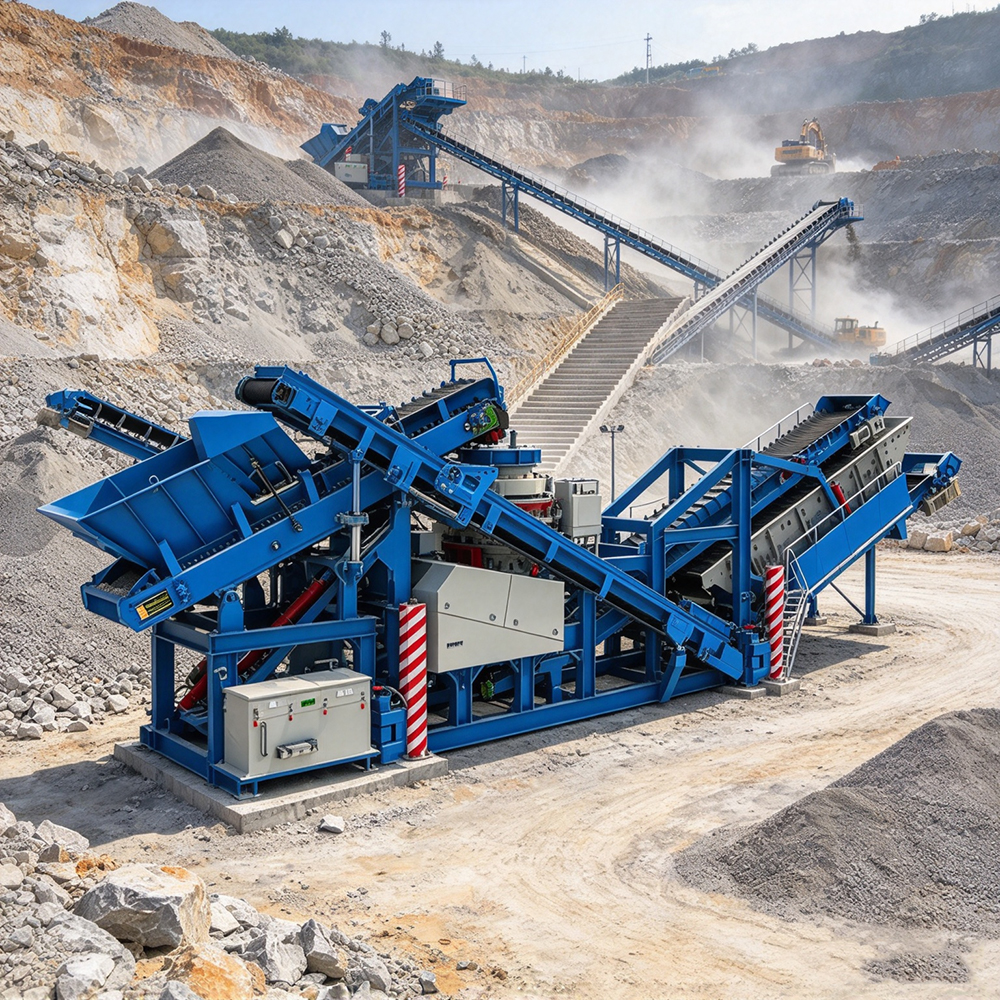

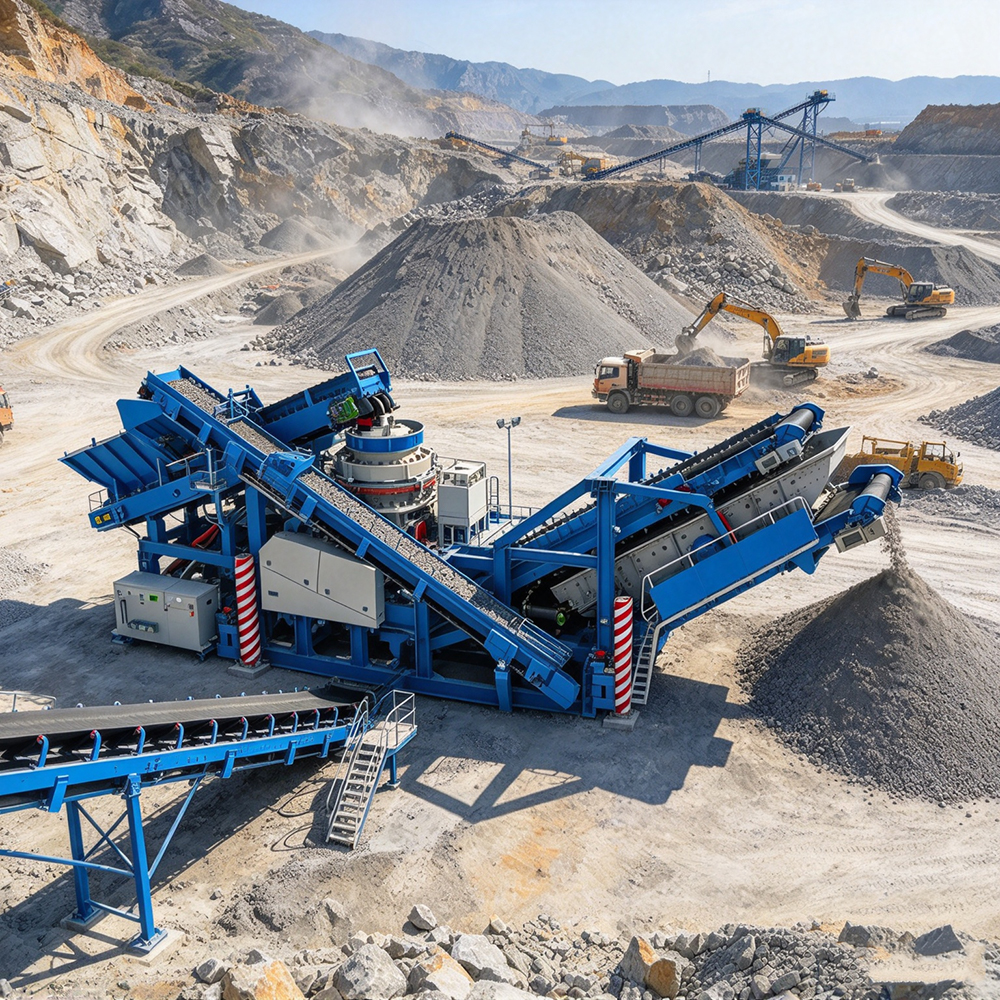

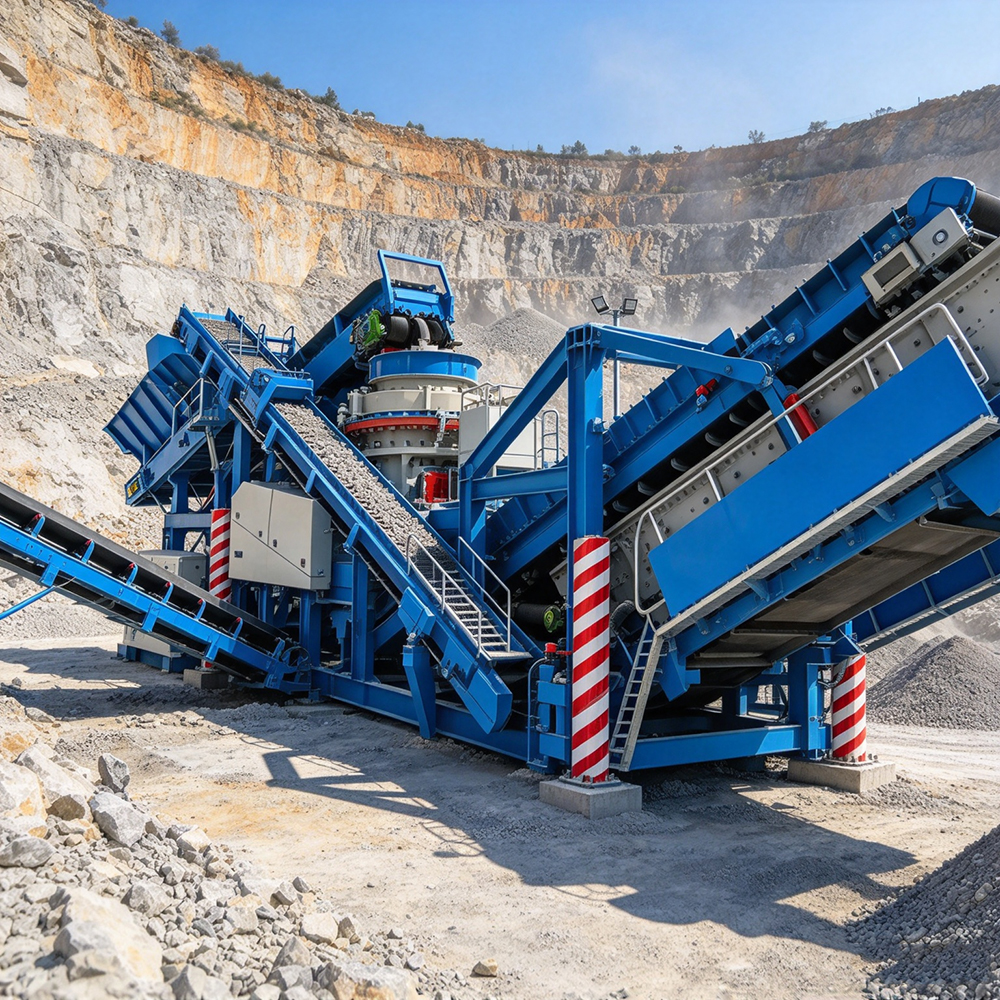

Descripción general del equipo

Unidad principal de trituración fina de alta eficiencia, mineral duro y residuos de construcción en una sola máquina: Equipada con una unidad principal de trituradora de cono con motor principal de 250 kW, capacidad de procesamiento de 150 a 300 toneladas por hora, tamaño de alimentación no superior a 160 mm y tamaño de partícula del producto terminado de 10 a 45 mm con salida uniforme y controlable. Destaca en la trituración fina de minerales duros como el mineral de hierro y el mineral de oro, y también es capaz de procesar residuos de construcción. La gradación del producto terminado es estable y cumple con los estándares de producción de arena y agregados fabricados de alta calidad.

Integración modular totalmente de acero, sin instalación Producción rápida: La estructura modular totalmente de acero integra alimentación, trituración, cribado y transporte en una sola máquina. No se requiere instalación en el sitio antes de la producción. La reubicación es rápida y el inicio de la producción es rápido. En comparación con las líneas de trituración fijas tradicionales, acorta considerablemente los ciclos de preparación de proyectos, lo que es especialmente adecuado para proyectos de ingeniería con cronogramas ajustados y puntos de trabajo dispersos.

Accionamiento independiente con estructura robusta y funcionamiento continuo y estable: La máquina completa tiene una potencia total de 328,7 kW. Cada unidad funcional es impulsada por un motor independiente, evitando interferencias mutuas y garantizando un funcionamiento estable y continuo. La robusta estructura de acero de 55 toneladas soporta con confianza las duras condiciones de minería. La cinta de alimentación, la cinta principal, la cinta de retorno y la cinta de tamaño inferior funcionan en coordinación de varias etapas, logrando una programación flexible del flujo de material y una clasificación eficiente.

Aplicación en múltiples escenarios, flujo de material flexible y ajuste de altura de acopio: Adecuado para trituración secundaria y fina de mineral de hierro y oro, producción de arena manufacturada y reciclaje de recursos de desechos de construcción. El diseño del sistema transportador es flexible, lo que permite ajustar la dirección del flujo de material y la altura de la pila de productos terminados según las condiciones del sitio. Es particularmente adecuado para la construcción de carreteras y ferrocarriles, áreas mineras remotas y proyectos de reciclaje de recursos.

Escenarios de aplicación

Trituración secundaria y fina de minerales metálicos de roca dura como mineral de hierro y mineral de oro. Producción de arena y áridos fabricados de alta calidad. Reciclaje y utilización de recursos de residuos de construcción. Procesamiento in situ de áridos para la construcción de carreteras y ferrocarriles. Proyectos de reciclaje de recursos en zonas mineras remotas y puntos de trabajo dispersos.

Flujo de proceso (personalizado para trituración fina de mineral duro y producción de arena manufacturada)

Paso 1 Recepción y alimentación de material: El cargador o excavadora alimenta el material. El alimentador proporciona un transporte continuo y uniforme. El tamaño de alimentación se controla dentro de 160 mm para evitar la sobrecarga de la unidad principal.

Paso 2 Trituración fina de cono: El material ingresa a la unidad principal de la trituradora de cono. La trituración laminada produce un producto terminado con un tamaño de partícula uniforme. La abertura de descarga se ajusta entre 10 y 45 mm según los requisitos del producto terminado.

Paso 3 Verificación de cribado y circuito cerrado: La unidad de cribado completa la clasificación. El material de gran tamaño regresa a la unidad principal mediante la cinta de retorno para volver a triturarlo. El producto terminado de tamaño inferior sale a través de la cinta de tamaño inferior, formando un ciclo de circuito cerrado.

Paso 4 Programación y almacenamiento del flujo de materiales: La cinta de alimentación, la cinta principal y la cinta de producto terminado funcionan en coordinación de varias etapas. La dirección del flujo de material, las rutas de desvío y la altura de la pila de productos terminados se ajustan según las condiciones del sitio.

Paso 5 Reubicación rápida y puesta en marcha de la producción: La máquina completa se traslada de forma modular a un nuevo punto de trabajo sin tener que volver a colocar los cimientos ni instalarla en el sitio. La producción se reanuda a su llegada.

Contenido del servicio

Diseño del esquema: pruebas de dureza y abrasividad del mineral, división de etapas de trituración, cálculo del proceso de circuito cerrado y selección de equipos. Diseño del proceso de salida, soluciones de reubicación y cálculos de costo por tonelada.

Fabricación de equipos: La máquina completa completa el montaje final modular de acero y la puesta en servicio del varillaje en la fábrica. La unidad principal de la trituradora y las piezas de desgaste utilizan acero con alto contenido de manganeso y materiales de aleación con alto contenido de cromo. No se completa ninguna operación de carga ni de prueba de carga antes de la entrega.

Instalación y puesta en marcha: No se requiere instalación en el sitio después de la llegada. Sólo se realizan el posicionamiento, la puesta en marcha del enlace del sistema y la operación de prueba con material. Las pruebas de tamaño de partículas, la aceptación de la protección de seguridad y la capacitación del operador se completan simultáneamente.

Encomienda de operación y mantenimiento: Los servicios de encomienda de EPCO están disponibles, incluidas inspecciones periódicas, suministro de repuestos, planes de reemplazo de piezas desgastadas, diagnóstico remoto y optimización de la capacidad. Es posible la contratación por tonelada o la operación in situ.

Caso y datos del proyecto

Proyecto de arena manufacturada y trituración fina del área minera de oro central de Zimbabwe: El proyecto sirve para la construcción de plantas de procesamiento del área minera y la infraestructura de campamentos. Las materias primas son roca mineral de oro y roca dura asociada. Los puntos de trabajo están dispersos y el calendario es ajustado. La planta procesadora, el campamento y la construcción de carreteras requieren simultáneamente productos triturados finos y arena de construcción. El cliente adoptó una estación de trituración móvil de cono modular totalmente de acero para trituración fina y producción de arena. El material de alimentación es el producto de la etapa anterior de trituración de mandíbulas. La capacidad operativa real es de aproximadamente 200 toneladas por hora. Los productos terminados se producen en dos grados: de 10 a 20 mm y arena artificial, que se suministra respectivamente al sistema de trituración y al hormigón de campo y a la base de la carretera. Después de su llegada, no se construyó ninguna fundación civil. El posicionamiento y la producción de prueba con material se completaron en tres días. Posteriormente, la unidad fue reubicada dos veces en total a medida que avanzaba el área minera. Comentarios de los clientes: la estructura modular totalmente de acero mantuvo un funcionamiento estable en la temporada de lluvias y en entornos con mucho polvo. Los motores independientes impidieron que las fallas de las unidades se afectaran entre sí. Las correas de varias etapas permitieron ajustar la dirección del flujo de material y la altura de la pila de almacenamiento según las condiciones del sitio, eliminando la manipulación secundaria de materiales de los productos terminados. La gradación del producto terminado fue estable. La arena fabricada cumplió con los requisitos de construcción de concreto en el sitio. El tamaño de las partículas finas del producto triturado proporcionó condiciones de alimentación estables para la molienda posterior.

Preguntas frecuentes

P1: ¿Se pueden manejar simultáneamente la trituración fina de mineral duro y el procesamiento de residuos de construcción?

Sí. Esta máquina se centra en una unidad principal de trituradora de cono (estación de trituración de cono móvil modular para trituración fina de mineral de hierro y oro), diseñada para la trituración fina de minerales duros como el mineral de hierro y el mineral de oro. El tamaño de las partículas del producto terminado es controlable de 10 a 45 mm con una gradación estable. También puede procesar residuos de construcción y escombros de demolición, equilibrando la producción de arena fabricada y agregado reciclado. Una máquina cubre tanto la trituración fina de minerales como los materiales de reciclaje de recursos, lo que reduce la configuración duplicada.

P2: ¿El sitio requiere trabajos de cimentación o instalación? ¿Cuánto tiempo lleva la reubicación y el inicio de la producción?

No. El equipo adopta una estructura integrada modular totalmente de acero (planta trituradora de cono modular totalmente de acero sin instalación en el sitio). La alimentación, la trituración, el cribado y el transporte están integrados en una sola máquina y se ponen en marcha en fábrica. Después de la llegada, solo se necesita el posicionamiento y la puesta en servicio del varillaje antes de la producción. La máquina completa se puede reubicar en su totalidad sin tener que volver a colocar los cimientos ni desmontarla ni instalarla. Es particularmente adecuado para áreas mineras y proyectos de ingeniería con cronogramas ajustados y puntos de trabajo dispersos.

P3: Cuando el sitio está restringido, ¿se puede ajustar la dirección del flujo de material y la altura de la pila de productos terminados?

Sí, se pueden ajustar de forma flexible. El equipo está configurado con sistemas de cinta transportadora de múltiples etapas para alimentación, transporte principal, material de retorno y material de tamaño inferior (altura de acopio ajustable en dirección de flujo de material flexible). La dirección del flujo de material y las rutas de transporte se pueden cambiar según el terreno del sitio y la ubicación del corral. La altura de la pila de productos terminados y la posición de almacenamiento se pueden ajustar según sea necesario, lo que reduce la carga secundaria por parte de los cargadores. Se adapta a sitios irregulares en construcción de carreteras y ferrocarriles y áreas mineras remotas.
